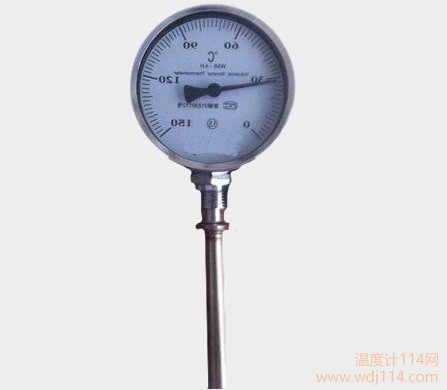

抽芯式雙金屬溫度計

主頁 > 雙金屬溫度計 >

抽芯式雙金屬溫度計

產品簡介

抽芯式雙金屬溫度計簡而言之，溫度檢測元件的頭部通過氬弧焊固定在保護管的底部。當溫度計發生故障，失效，損壞或發生其他情況時，只有在生產中斷的情況下才能更換溫度計。

訂購熱線：15222906608

在線咨詢

產品介紹

抽芯式雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。

抽芯式雙金屬溫度計簡而言之，溫度檢測元件的頭部通過氬弧焊固定在保護管的底部。當溫度計發生故障，失效，損壞或發生其他情況時，只有在生產中斷的情況下才能更換溫度計。新表。抽芯式雙金屬溫度計儀表頭和溫度傳感元件連接在一起，外保護管和連接件再次連接在一起。當需要更換新手表時，僅從固定在設備上的外部保護管中抽出儀表頭部分。出來并用另一個新的標題替換它。新手表的更換可以在兩到三分鐘內完成，而無需停止機器進行更換。目前，如果需要在不停止生產的情況下打開國內外常用的雙金屬溫度計，并用新表更換，則必須增加額外的外套管。這樣，由于使用兩個套筒，大大增加了溫度響應時間，降低了靈敏度，并且使用兩個套筒增加了使用者的經濟負擔。

抽芯雙金屬溫度計工作原理：抽芯式雙金屬溫度計是一種用于測量中低溫的現場檢測儀器。用于化工，制藥等領域。它可以在各種生產過程中直接測量-80℃-+ 500℃范圍內的液體蒸氣和氣體介質的溫度。工業雙金屬溫度計的主要組成部分是由兩張或更多張層壓在一起的金屬薄板組成的多層金屬薄板。它的原理是當溫度變化時兩種不同的金屬以不同的程度膨脹。它基于纏繞成圓形彎曲形狀的雙金屬片。當一端加熱并膨脹時，它會驅動指針旋轉，并且工作儀器會顯示對應于熱電勢的溫度值。

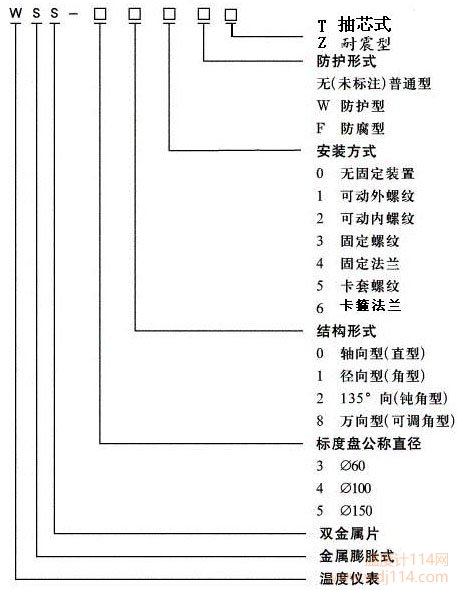

型號命名：

抽芯式雙金屬溫度計技術參數：

型號	公稱直徑 D(mm)	測量范圍 ℃	分格值 ℃	插入長度 L(mm)	保護管直徑 d(mm)	安裝螺紋 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
儀表執行標準：JB/T8803-1998

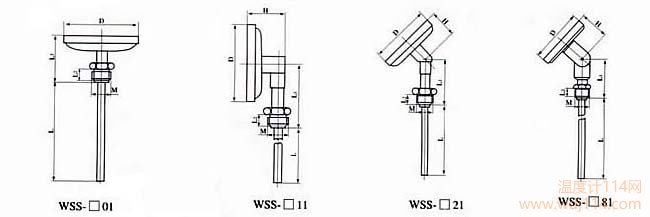

抽芯式雙金屬溫度計的外形尺寸：

抽芯式雙金屬溫度計參數對照上表中的字母

型號	外形尺寸mm
型號	D	H	L	L1	L2	L3	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64

安裝方式：

可動外螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

可動內螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

固定螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

卡套螺紋接頭

M	H	SW	d
M12×1.5	15	19	Φ6
M16×1.5	15	22	Φ8
M20×1.5	16	24	Φ10

卡套法蘭接頭

參數	￠A(mm)	￠B(mm)
1.5"	27.5	34
2"	43.5	50.5
2.5"	56.6	64

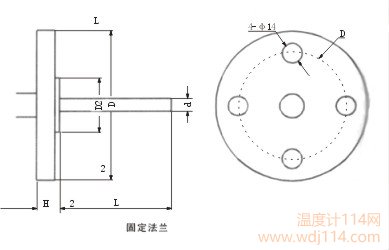

固定法蘭

D	D1	D2	H	d0	d
Φ105	Φ75	Φ55	Φ16	Φ14	Φ8 Φ10

備注：可提供ANSI、JB、HG等標準法蘭。

抽芯式雙金屬溫度計使用與訂貨須知：
使用安裝時保護管不可彎曲變形，保護管沒入介質中長度不得小于100mm，測量大流量或強腐蝕介質時需加保護套管。更多關于抽芯雙金屬溫度計的參數請向我們索取。
