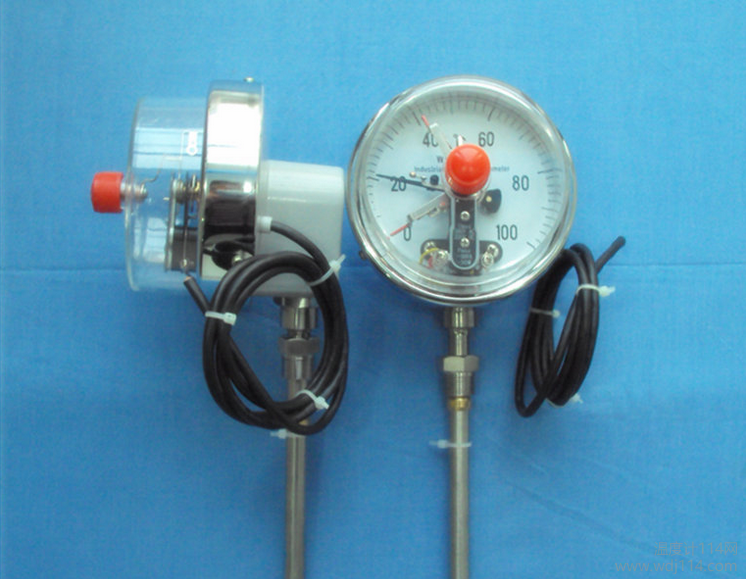

常規電接點雙金屬溫度計
常規電接點雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。
電接點雙金屬溫度計應用
電接點雙金屬溫度計應用溫度應在生產現場自動控制和報警?？稍诟鞣N生產過程中直接測量-80℃-+500℃范圍內的液體、蒸汽和氣體介質的溫度。 電接點雙金屬溫度計是利用溫度變化來驅動觸點變化。當繼電器與上限和下限觸點接觸或斷開時，電路中的繼電器工作，從而自動控制和報警。
電接點雙金屬溫度計
現場溫度顯示直觀方便。
它具有自動斷電和報警功能。
安全可靠，使用壽命長；
各種結構形式可以滿足不同的要求。
電接點雙金屬溫度計作品原理
電接點雙金屬溫度計是利用溫度變化來驅動觸點變化。當繼電器與上限觸點和下限觸點接觸或斷開時，電路中的繼電器工作，從而自動控制和報警。
電接點雙金屬溫度計主要技術參數
產品實施標準:
JB/T8803-1998
GB3836-83
刻度盤的公稱直徑:100
準確度等級:1.0，1.5
熱響應時間:≤40s
保護等級:IP5
電接點雙金屬溫度計電氣參數
|
額定功率（VA） |
較高工作電壓（V） |
較大允許電流（A） |
|
10 |
220VAC |
0．7A |
|
24VDC |
電接點雙金屬溫度計絕緣電阻
|
額定電壓 |
直流試驗電壓（DC） |
絕緣電阻 |
|
24VDC |
100 |
7 |
|
220VAC |
500 |
20 |
正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
切換差：切換差誤差應不超過基本誤差限的1．5倍。
電接點雙金屬溫度計型號命名
|
EB 上海毅碧自動化儀表有限 |
|||||||||
|
|
W 溫度儀表 |
||||||||
|
|
S 金屬膨脹式 |
||||||||
|
|
S 感溫元件雙金屬片 |
||||||||
|
|
X 電接點結構 |
||||||||
|
|
表盤公稱直徑 3 60 4 100 5 150 |
||||||||
|
|
位置特征 0 軸向（直型） 1 徑向（角型） 8 萬向（可調角型） |
||||||||
|
|
安裝固定裝置 0 無固定裝置 1 可動外螺紋 2 可動內螺紋 3 固定螺紋 4 固定法蘭 5 卡套螺紋 6 卡套法蘭 |
||||||||
|
|
電接點位式調節 M 上下限 N 雙上限 P 雙下限 |
||||||||
|
EB |
W |
S |
S |
X |
4 |
1 |
1 |
M |
典型型號示例 |
電接點雙金屬溫度計型號及規格
軸向型雙金屬溫度計
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
|
|
D |
L |
|||||
|
WSSX-300 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
|
WSSX-400 |
Φ100 |
|||||
|
WSSX-500 |
Φ150 |
|||||
|
WSSX-301 |
Φ60 |
可動外螺紋 |
||||
|
WSSX-401 |
Φ100 |
|||||
|
WSSX-501 |
Φ150 |
|||||
|
WSSX-302 |
Φ60 |
可動內螺紋 |
||||
|
WSSX-402 |
Φ100 |
|||||
|
WSSX-502 |
Φ150 |
|||||
|
WSSX-303 |
Φ60 |
固定螺紋 |
||||
|
WSSX-403 |
Φ100 |
|||||
|
WSSX-503 |
Φ150 |
|||||
|
WSSX-304 |
Φ60 |
固定法蘭 |
||||
|
WSSX-404 |
Φ100 |
|||||
|
WSSX-504 |
Φ150 |
|||||
|
WSSX-305 |
Φ60 |
卡套螺紋 |
||||
|
WSSX-405 |
Φ100 |
|||||
|
WSSX-505 |
Φ150 |
|||||
|
WSSX-306 |
Φ60 |
卡套法蘭 |
||||
|
WSSX-406 |
Φ100 |
|||||
|
WSSX-506 |
Φ150 |
|||||
徑向型雙金屬溫度計
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格（mm） |
安裝固定裝置 |
|
|
D |
L |
|||||
|
WSSX-310 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75 1 00 150 200 300 400 500 750 1000 |
無固定裝置 |
|
WSSX-410 |
Φ100 |
|||||
|
WSSX-510 |
Φ150 |
|||||
|
WSSX-311 |
Φ60 |
可動外螺紋 |
||||
|
WSSX-411 |
Φ100 |
|||||
|
WSSX-511 |
Φ150 |
|||||
|
WSSX-312 |
Φ60 |
可動內螺紋 |
||||
|
WSSX-412 |
Φ100 |
|||||
|
WSSX-512 |
Φ150 |
|||||
|
WSSX-313 |
Φ60 |
固定螺紋 |
||||
|
WSSX-413 |
Φ100 |
|||||
|
WSSX-513 |
Φ150 |
|||||
|
WSSX-314 |
Φ60 |
固定法蘭 |
||||
|
WSSX-414 |
Φ100 |
|||||
|
WSSX-514 |
Φ150 |
|||||
|
WSSX-315 |
Φ60 |
卡套螺紋 |
||||
|
WSSX-415 |
Φ100 |
|||||
|
WSSX-515 |
Φ150 |
|||||
|
WSSX-316 |
Φ60 |
卡套法蘭 |
||||
|
WSSX-416 |
Φ100 |
|||||
|
WSSX-516 |
Φ150 |
|||||
萬向型雙金屬溫度計
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
|
|
D |
L |
|||||
|
WSSX-480 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ100 |
75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
|
WSSX-580 |
Φ150 |
|||||
|
WSSX-481 |
Φ100 |
可動外螺紋 |
||||
|
WSSX-581 |
Φ150 |
|||||
|
WSSX-482 |
Φ100 |
可動內螺紋 |
||||
|
WSSX-582 |
Φ150 |
|||||
|
WSSX-483 |
Φ100 |
固定螺紋 |
||||
|
WSSX-583 |
Φ150 |
|||||
|
WSSX-484 |
Φ100 |
固定法蘭 |
||||
|
WSSX-584 |
Φ150 |
|||||
|
WSSX-485 |
Φ100 |
卡套螺紋 |
||||
|
WSSX-585 |
Φ150 |
|||||
|
WSSX-486 |
Φ100 |
卡套法蘭 |
||||
|
WSSX-586 |
Φ150 |
|||||
