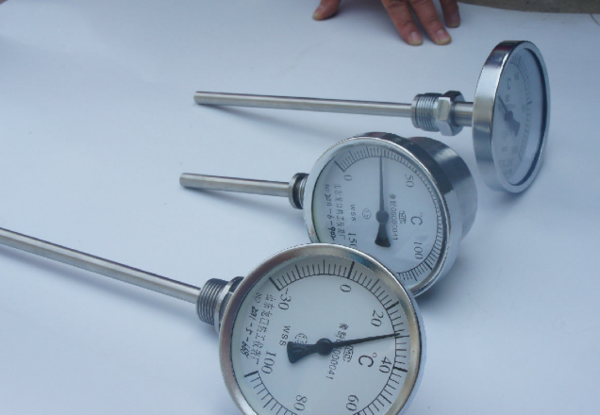

雙金屬溫度計的原理和結構

雙金屬溫度計是將纏繞在螺紋上的熱金屬板作為溫度傳感裝置，并將其安裝在保護套中，保護套的一端是固定的，稱為固定端，另一端連接到薄軸上，稱為自由端。

自由端線軸配有指針。當溫度變化時，感溫裝置的自由端隨之轉動，帶動細軸上的指針產生角度變化，并在刻度盤上指示相應的溫度。

溫度測量范圍為-80 ~ 600℃，適用于工業上精度要求不高的溫度測量。雙金屬作為溫度傳感元件，也可用于自動溫度控制。

向左轉

擴展信息:

一.特點

1.雙金屬溫度計的熱電勢僅與熱電極材料的熱電特性和兩端之間的溫差有關。

2.如果使用相同的均勻?qū)w或半導體來形成回路，則不會產生熱電勢。

3.熱電偶兩個觸點T0的溫度。如果T = T0，則熱電偶的熱電勢為零。中溫定律為熱電偶分度表的編制奠定了基礎。

4.多年來，科學家們一直試圖研究熱電偶熱端(測量端)的溫度與熱電偶回路產生的熱電勢之間的關系是否可以用函數關系或甚至分段函數來表示，較終未能奏效。

5.如果由兩個導體a、b和第三導體分別形成熱電元件具有寬的溫度測量范圍，則長期使用的物理和化學性能是穩定的

6.高電導率和低電阻溫度系數；配置的熱電勢靈敏度高，熱電勢與溫度線性，易于復制，工藝簡單，價格低廉。

二、使用和維護

1.WSS系列雙金屬溫度計在儲存、安裝、使用和運輸過程中應盡可能避免與保護管碰撞，保護管不得彎曲或變形。安裝過程中，禁止扭曲儀器外殼。

2.儀器應在-30℃ ~ 80℃的環境溫度下正常工作。

3.儀器通常工作的溫度zui在刻度范圍的1/2 ~ 3/4范圍內。

4.雙金屬溫度計浸入待測介質中的保護管長度必須大于感溫元件的長度，一般浸入長度大于100 mm，0-50℃范圍內的浸入長度大于150mm，以保證測量的準確性。

5.各種類型的雙金屬溫度計不應用于測量敞口容器中介質的溫度，皮帶電接點溫度計不應用于大工作振動場合的控制電路。

6.雙金屬溫度計在儲存、使用、安裝和運輸過程中，應避免與保護管碰撞，保護管不得彎曲或變形，手表應作為扳手使用。

7.溫度計應在正常使用下定期檢查。一般來說，每六個月一次是合適的。電接點溫度計不允許在強烈振動下工作，以免影響觸點的可靠性。
